Zunächst misst man genau aus, an welcher Stelle das Abgasrohr der Feuerstätte vom Wohnbereich nach außen geführt werden soll und überträgt diesen Messpunkt auf die Wandseite, an der der Schornstein montiert wird.

Jetzt kann man gegenkontrollieren, ob sich der Schornstein auf der gesamten vertikalen Strecke problemlos montieren lässt.

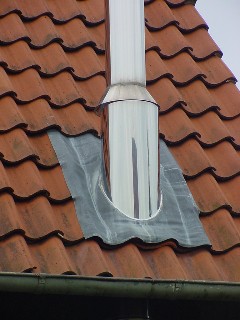

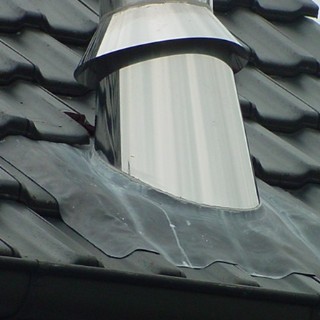

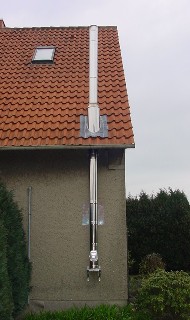

Bei Schornsteinen, die durch Dachflächen geführt werden, ist auch zu prüfen, ob sich die Sicherheitsabstände zu Dachsparren oder Wechseln einhalten lassen.

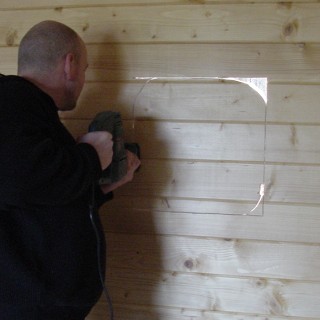

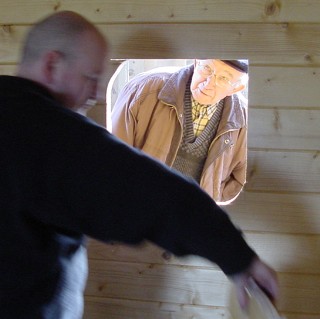

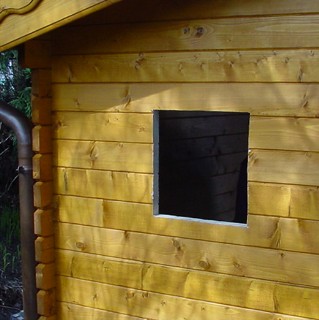

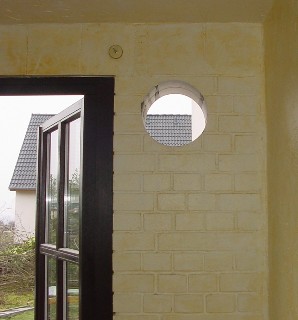

Wenn all diese Punkte geklärt sind, kann man den Wanddurchbruch herstellen.

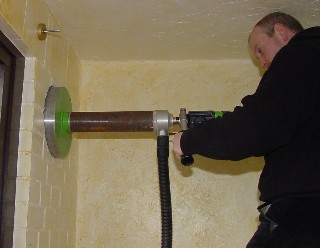

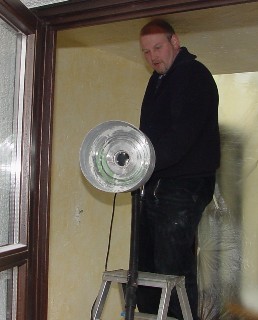

Wir empfehlen die Verwendung einer Diamant-Kernbohrmaschine mit Staubabsaugstutzen und der ensprechenden Bohrkrone für Trockenbohrungen.

Maschinen und Zubehör können unsere Kunden nach
Terminabsprache zum Selbstkostenpreis bei uns ausleihen.

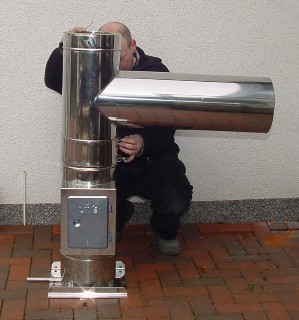

Damit die Montage schnell und unproblematisch abläuft, empfehlen wir, einige Bauteile vorzumontieren.

Die Vormontage   kann vor Ort, direkt auf dem Gelände der Baustelle, in Garagen, oder anderen Räumlichkeiten in der Nähe des Montageortes erfolgen.

Als Basis des Schornsteinsystems werden am häufigsten Wandhalter verwendet.

Es ist aber auch möglich den Schornstein direkt auf einem Fundament, einer Fußbodensohle oder einem Sockel aus Mauerwerk, Beton oder Metall zu befestigen.

Auch Edelstahl-Längenelemente die speziell als Stützfuß konzipiert sind, sind lieferbar.

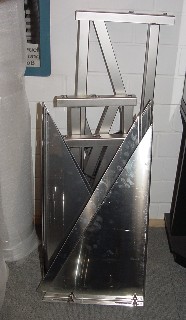

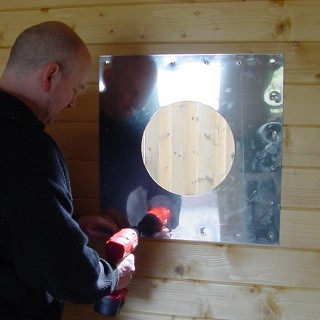

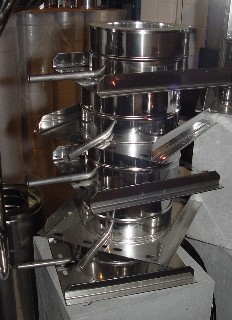

Bei der Verwendung von Wandhaltern verschraubt man zunächst das Fußteil mit den Wandkonsolblechen (A) für Wandabstände von 60 bzw. 60-100 mm, oder bei größeren Wandabständen mit den entsprechenden Wandkonsolhaltern "B" für Wandabstände von 100-250, 250-400, 400-600 Millimetern oder auch länger.

Das Fußteil   ist gleichermaßen für Wand- oder Bodenmontagen geeignet und besteht aus einer Edelstahlplatte mit einem aufgeschweißten Rohrstutzen und dem Kondensat- oder Regenablaufrohr.

Wenn bei anhaltendem Regenwetter Wasser in den Schornstein gelangen sollte, kann dieses am Schornsteinfuß wieder austreten.

Vor der Montage muss man entscheiden, ob das Ablaufrohr nach rechts oder links zur Seite geführt wird.

Es ist auch möglich z.B. einen Schlauch auf dem Ablaufrohr zu befestigen und die austretende Flüssigkeit an eine andere Stelle weiter zu leiten.

Die Befestigungsschrauben sind am Wandhalter bereits angeschraubt oder in einem kleinen Plastikbeutel verpackt am Wandhalter befestigt.

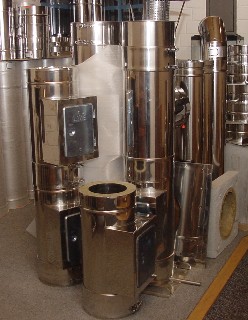

Als nächstes wird das Schornsteinelement mit der Reinigungsöffnung auf dem Fußteil montiert.

Die Montagerichtung ist vorgegeben und anhand des eingeprägten Schriftzuges oder Ü-Zeichens klar erkennbar.

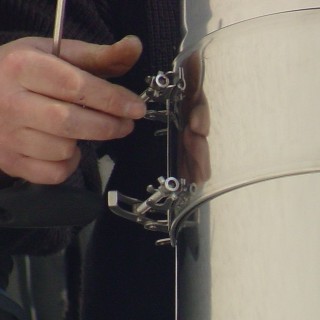

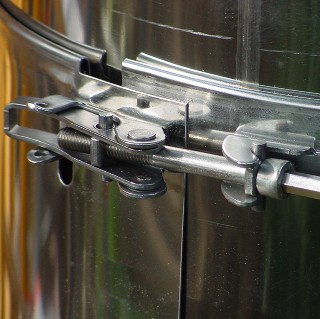

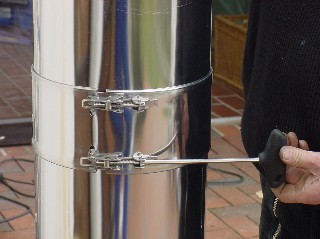

Nachdem man die Bauteile zusammen gesteckt hat, werden sie mit der Verbindungsschelle   fixiert.

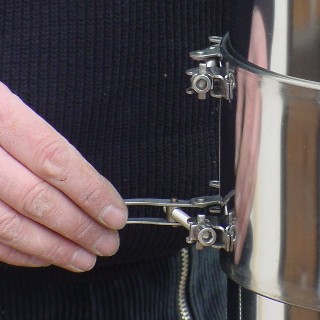

Die Verschraubungen lassen sich leicht von Hand ohne Werkzeug voreinstellen und werden erst nachdem sie perfekt ausgerichtet sind mit dem entsprechenden Werkzeug fest angezogen.

Wenn die Feuerstätte, die an den Schornstein angeschlossen werden soll, auf der gleichen Ebene mit dem Außengelände liegt, wird auf dem Bauteil Reinigungsöffnung   fast immer gleich das Element mit dem Feuerungsanschluss   montiert.

Wichtig:  Immer dann, wenn durch diese Montagefolge die Reinigungsöffnung in für den Schornsteinfeger nur schwer zugängliche Höhen gerät, sollte man diverse Längenelemente als Höhenausgleich zwischen der Reinigungsöffnung und dem Feuerungsanschluss einbauen.

Es ist empfehlenswert auch diesen Punkt im Vorgespräch mit dem zuständigen Bezirks-Schornsteinfegermeister zu klären.

Der Raucheinlassstutzen soll später an der Innenseite des Aufstellraumes der Feuerstätte flächenbündig mit der Wand abschneiden.

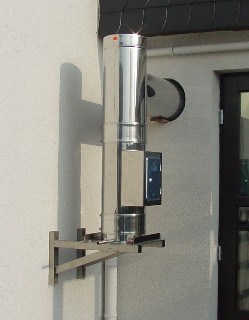

Sobald die Vormontage der Bauteile Wandkonsole, Fußteil, Reinigungsöffnung und Feuerungsanschluss erfolgt ist, führt man den bis hier montierten Schornstein mit dem Anschlussstutzen in die Kernbohrung.

Innerhalb der Kernbohrung wird der Raucheinlassstutzen mit Abstandhaltern oder Keilen unterfüttert, so dass der Stutzen mittig durch die Wandöffnung verläuft.

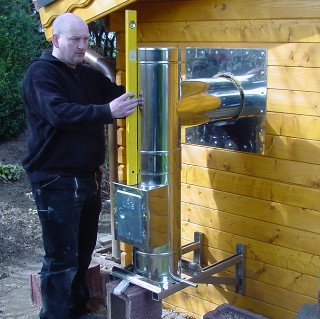

Jetzt hängt der Schornstein frei in der Kernbohrung und kann vertikal mit der Wasserwaage perfekt ausgerichtet werden.

Durch diese Vorgehensweise ergeben sich automatisch die Punkte, an denen später die Wandkonsole z.B. am Gebäudemauerwerk befestigt wird.

Mit einem Bleistift oder einem Pernament-Marker können nun die Bohrlöcher angezeichnet werden und man markiert im Aufstellraum der Feuerstätte die Linie, an der der Anschlussstutzen abgetrennt wird.

Wichtig: Die Schnittstelle kann, wie bereits erwähnt ohne weiteres etwas in der Wand zurückliegen, sollte sie jedoch auch nur einige Millimeter in den Raum ragen, würde die innenseitige Wandrosette später nicht sauber anliegen.

Im nächsten Schritt wird der Schornstein wieder entfernt, der Anschlussstutzen entlang der zuvor angezeichneten Linie mit einer FLEX oder einer vergleichbaren Trennschneidmaschine passgenau abgeschnitten und die Dübellöcher an den markierten Stellen in die Gebäudewand gebohrt.

Der Bohrungsdurchmesser ist abhängig von der Beschaffenheit des Mauerwerks, des Schraubendurchmessers und der Dübel.

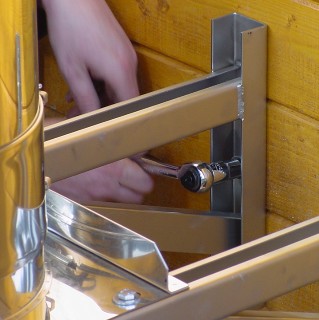

Für die anschließende Verschraubung der Wandkonsole am Mauerwerk empfehlen wir Schlüsselschrauben mit einem Durchmesser von 8 oder 10 Millimetern.

Die Schlüsselschrauben haben einen Sechskantkopf mit Schlüsselweiten SW 13 bzw. SW 17.

Über die Art der zu verwendenden Dübel kann erst entschieden werden, wenn feststeht, welche Beschaffenheit das Mauerwerk hat.

Im Schrauben-Fachhandel findet man ein großes Sortiment an verschiedenen Dübeln und bekommt hierzu auch eine fachkundige Beratung.

Die am häufigsten verwendeten Schrauben und Dübel halten wir lagermäßig für unsere Kunden bereit.

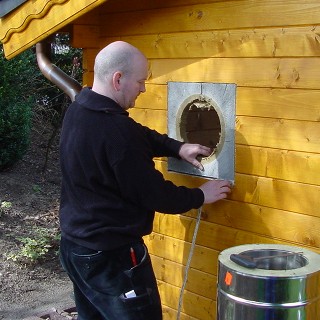

Bevor nun die Wandkonsole mit den vormontierten Schornsteinelementen am Gebäude befestigt wird, ist zu beachten das die außenseitige   Edelstahl-Wandrosette   auf den Rohrstutzen geschoben wird.

Dieser so nebensächlich erscheinende Arbeitsschritt wird häufig sogar von Fachleuten vergessen und es ist nicht immer möglich, die Rosette so weit aufzubiegen, dass man sie auch später noch über den Anschlussstutzen bekommt.

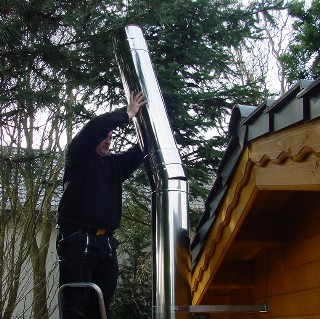

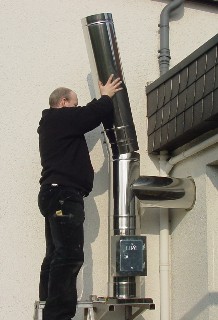

Erst jetzt kann man mit der Montage der weiteren Schornsteinstrecke, der   Längenelemente   fortfahren.

Im Standardprogramm führen wir lagermäßig Rohrlängen von 250, 500, und 1000 Millimetern.

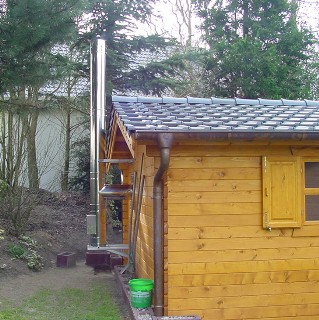

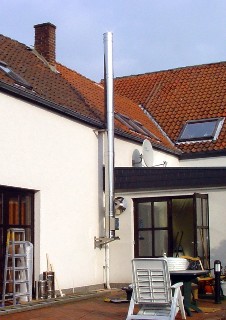

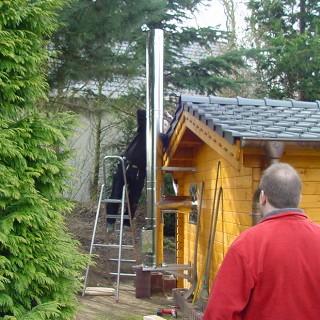

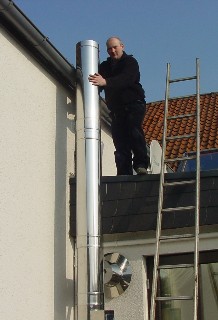

Die Elemente werden in der bereits beschriebenen Art mit einander verbunden und bis zu der erforderlichen Schornsteinhöhe geführt.

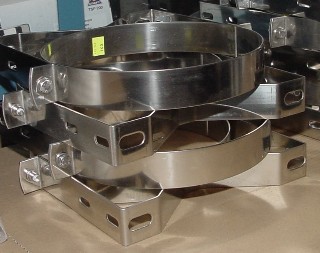

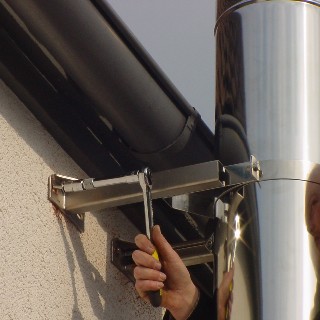

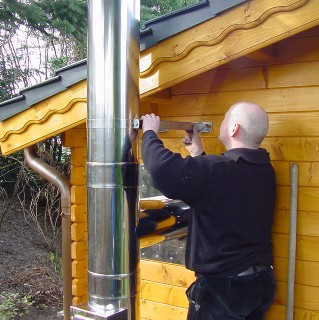

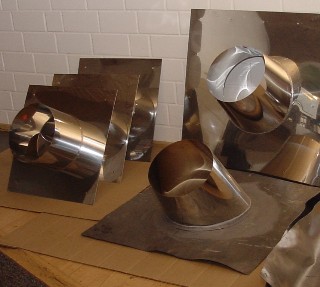

Damit die gesamte Anlage genügend Stabilität erhält, werden je nach Zugkraft der verwendeten Schrauben, im Abstand von zirka 2,5 bis 3 Metern   Wandhalter   oder im Bereich von Dachdurchführungen auch Sparrenhalter   angeschraubt.

Je nach Stabilität des Systems, kann es auch ratsam sein, unmittelbar über dem Feuerungsanschluss einen Wandhalter zu montieren.

Bevor übereilt irgendwelche Dübellöcher gebohrt werden, ist auch hier wieder der Schornsteinverlauf vertikal mit der Wasserwaage auszurichten und die Bohrlöcher sind gut erkennbar zu markieren.

Für sämtliche Wandhalter   gibt es Verlängerungsprofile   mit den gleichen Abmessungen, wie sie bereits bei den Wandkonsolen aufgeführt wurden.

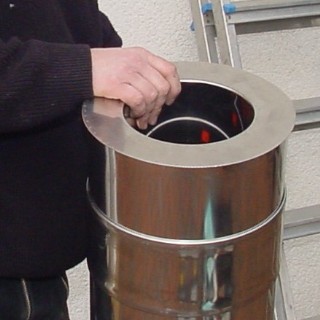

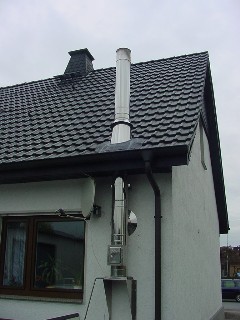

Sobald die Wandhalter befestigt sind, und die erforderliche Schornsteinhöhe erreicht ist, wird letztendlich der   Mündungsabschluss auf dem oberen Längenelement montiert und das System wasserdicht verschlossen.

Der Mündungsabschluss verhindert das Eindringen von Feuchtigkeit in die Isolierschichten des Schornsteins.

Bei Bedarf kann auf dem Mündungsabschluss zusätzlich auch noch eine Regenhaube , oder in brandgefährdeten Gebieten, wie Wald- oder Heidelandschaften, eine spezielle   Regenhaube mit Funkenfluggitter   aufgeschraubt werden.

Als abschließende Arbeit wird überprüft, ob sich alle Verbindungsschellen in der gewünschten Position befinden, oder ob es notwendig ist noch einige Korrekturen durchzuführen.

Die Schrauben an den Schellen werden nochmals nachgezogen und das Schornsteinsystem erhält hierdurch seine endgültige Festigkeit und Stabilität.

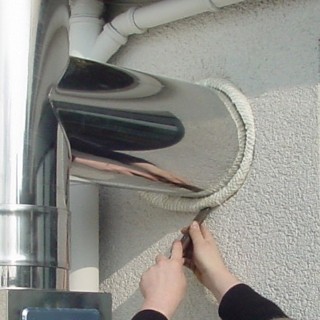

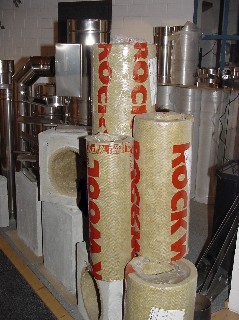

Der Hohlraum zwischen der Wandbohrung und dem Anschlussstutzen wird mit einer Glasfaserdichtungskordel eingedichtet, oder mit einer feuerbeständigen Steinwolle von innen und außen verstopft.

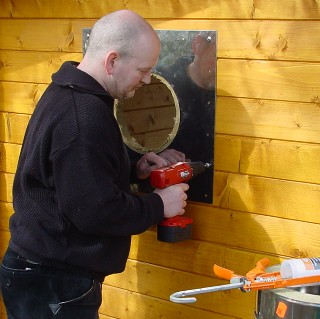

Jetzt wird noch die äußere Wandrosette dicht an die Gebäudewand geschoben und mit dem aufgeschweißten Schellenband und der Befestigungsschraube fixiert.

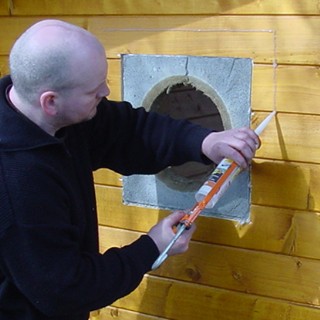

Damit bei starkem Regen, der eventuell an das Gebäude schlägt und herunter rinnt, kein Wasser hinter die Rosette fließt, wird sie umlaufend mit Silikon abgedichtet.

Diese Abdichtung soll aber im unteren Bereich für einige Zentimeter unterbrochen sein.

Wenn man die Rosette mit dem Zifferblatt einer Uhr vergleicht, würde man diese Unterbrechung zwischen die Ziffern 5 und 7 legen.

In dem Anschlussstutzen, in den später das Rauchrohr der angeschlossenen Feuerstätte eingeführt wird, befestigt man jetzt noch das Edelstahl-Doppelwandfutter , welches auch als   Wandmuffe bezeichnet wird.

Damit man später vom Innenraum aus die Isolierung des Schornsteins nicht einsehen kann, führen wir senotherm-beschichtete Wandrosetten in verschiedenen Größen.

Diese Wandrosette liegt nach der Montage eines Kaminofens sauber an der Innenwandfläche an und verdeckt den Einblick auf sämtliche Schornsteinbauteile.

Man sieht also im Raum nur Bauteile mit dem Beschichtungsfarbton des Kaminofens und keine störenden Edelstahlelemente des Schornsteinsystems.
